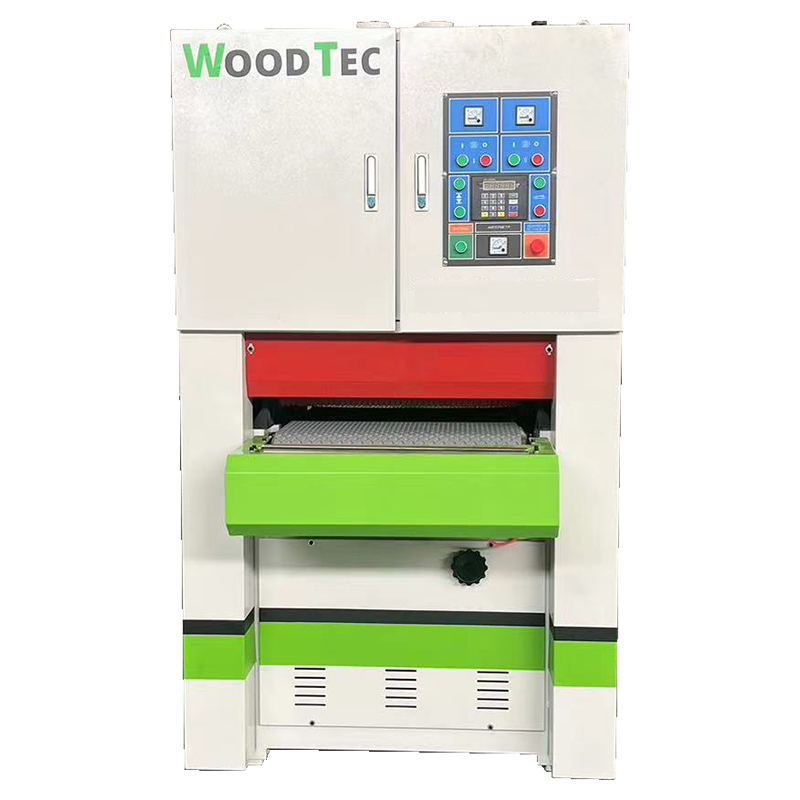

Калибровально-шлифовальный станок WoodTec R-RP 1000
Назначение
Предназначен для калибрования и чистового шлифования различных плитных материалов (ДСП, МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов.

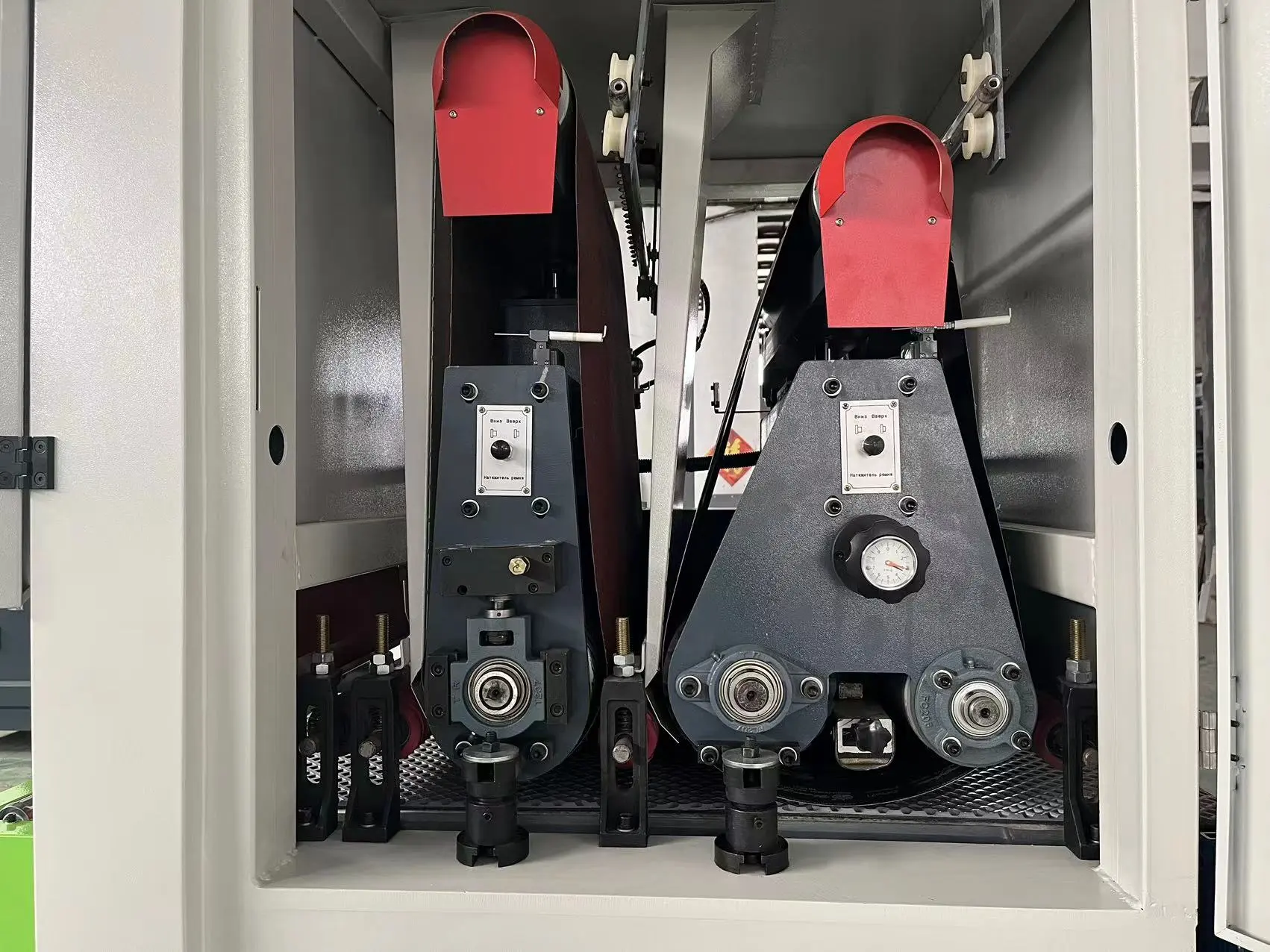

Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный: ролик + утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью.
Область применения
Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий.
Получаемые изделия
Схема обработки
Конструктивные особенности

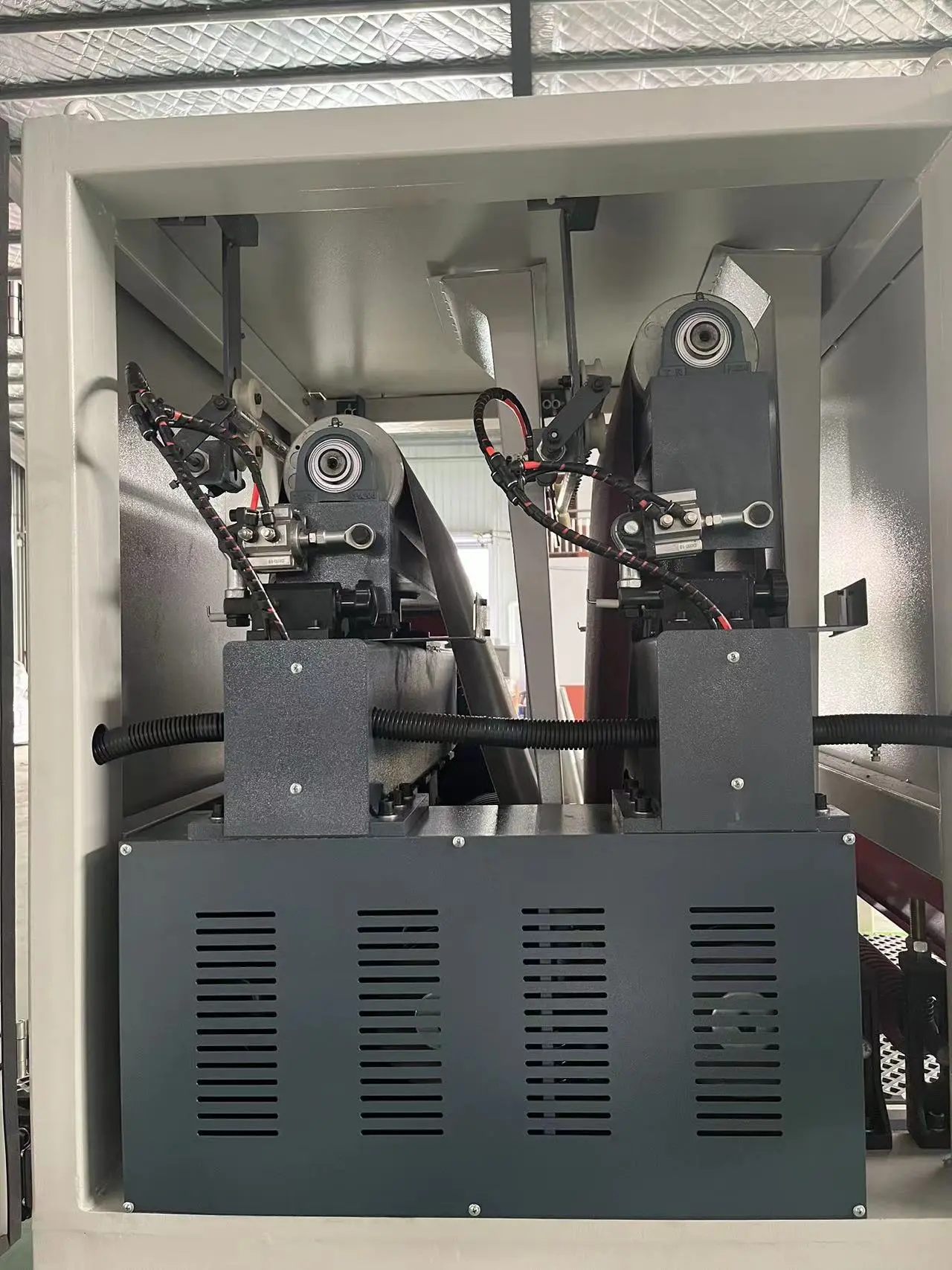

1-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (СТАЛЬНОЙ ВАЛ)
Позволяет эффективно калибровать в размер заготовки в т.ч. из твердых пород в интенсивных условиях эксплуатации.
2-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (ВАЛ + УТЮЖОК)
Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка.
УТЮЖОК
Обеспечивает высокое качество обработанной поверхности.
Установлен на втором узле после обрезиненного вала.
Для обслуживания удобно выдвигается из станка.

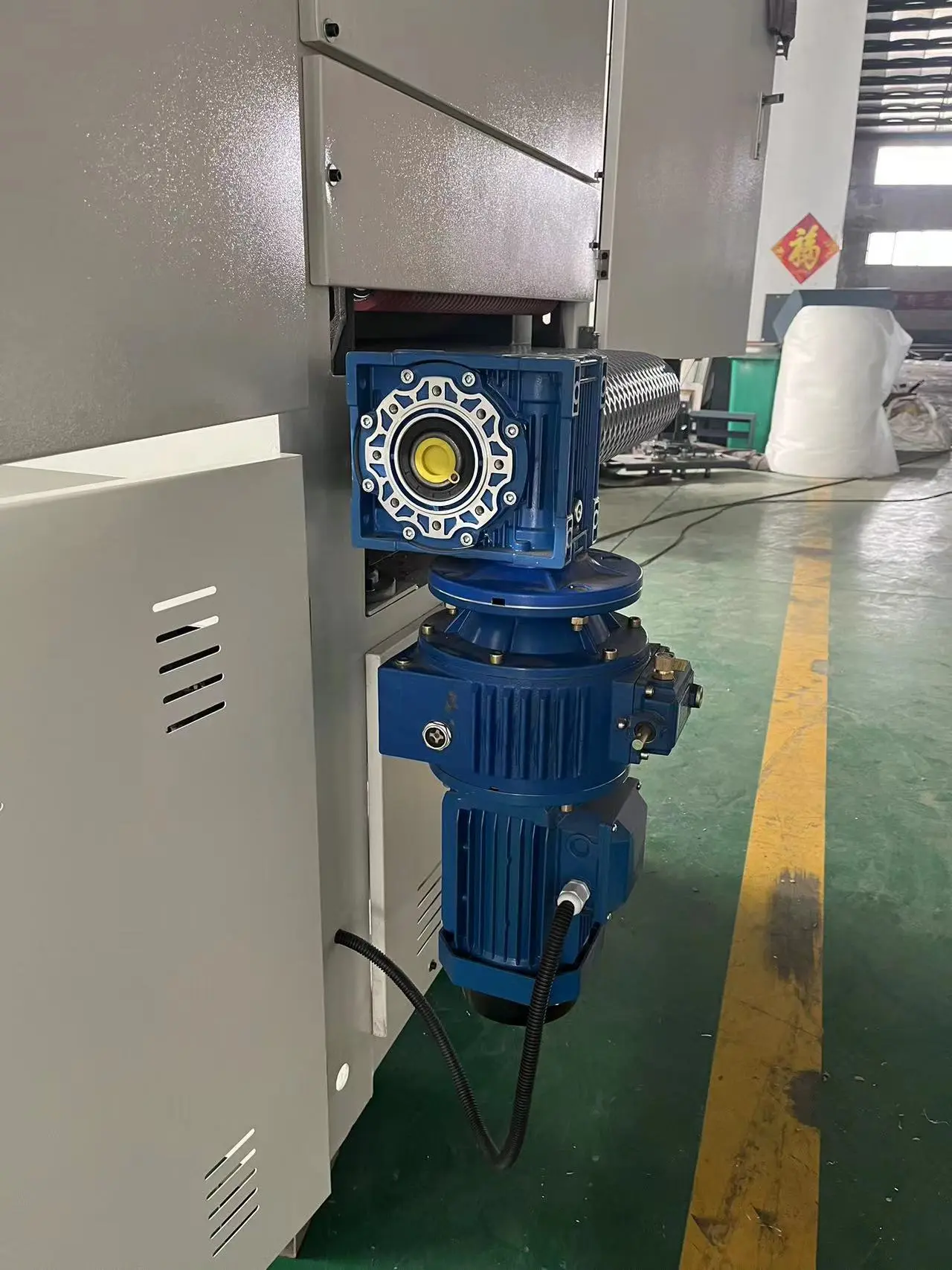

ВАРИАТОР
Плавная регулировка скорости подачи от 5 до 25 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности.

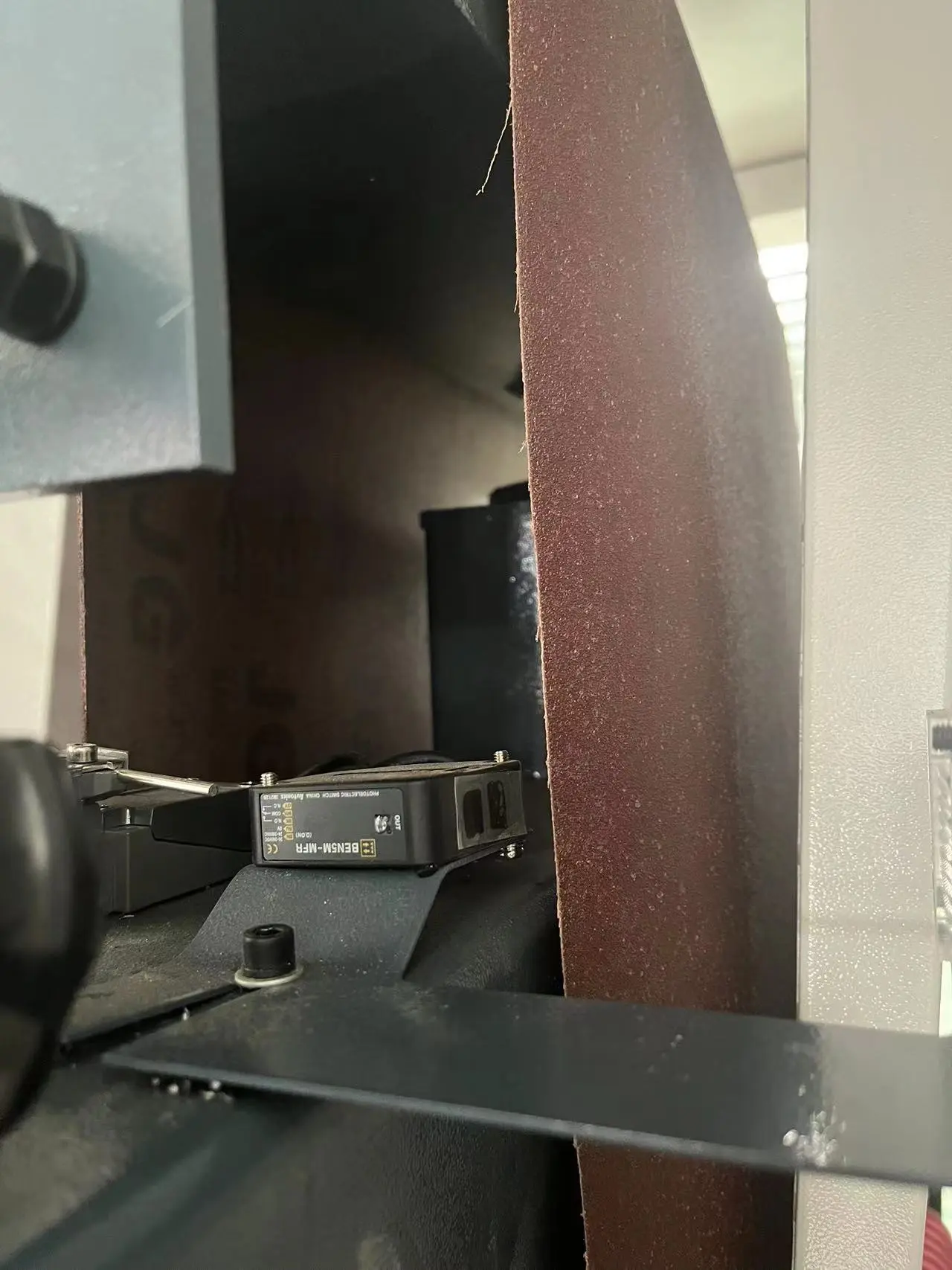

ДАТЧИКИ ОСЦИЛЛЯЦИИ
Фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.
ДАТЧИКИ СХОДА ЛЕНТЫ
Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты.
ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ШЛИФОВАЛЬНЫХ ЛЕНТ
Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв.
Натяжение/ослабление лент быстро осуществляется нажатием переключателя, что минимизирует время на замену лент и увеличивает производительность станка.
ОБДУВ ШЛИФОВАЛЬНОЙ ЛЕНТЫ С ОСЦИЛЛЯЦИЕЙ
Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования.
Повышает ресурс шлифовальной ленты, сокращает затраты на абразив и повышает производительность станка.
ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ
Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.

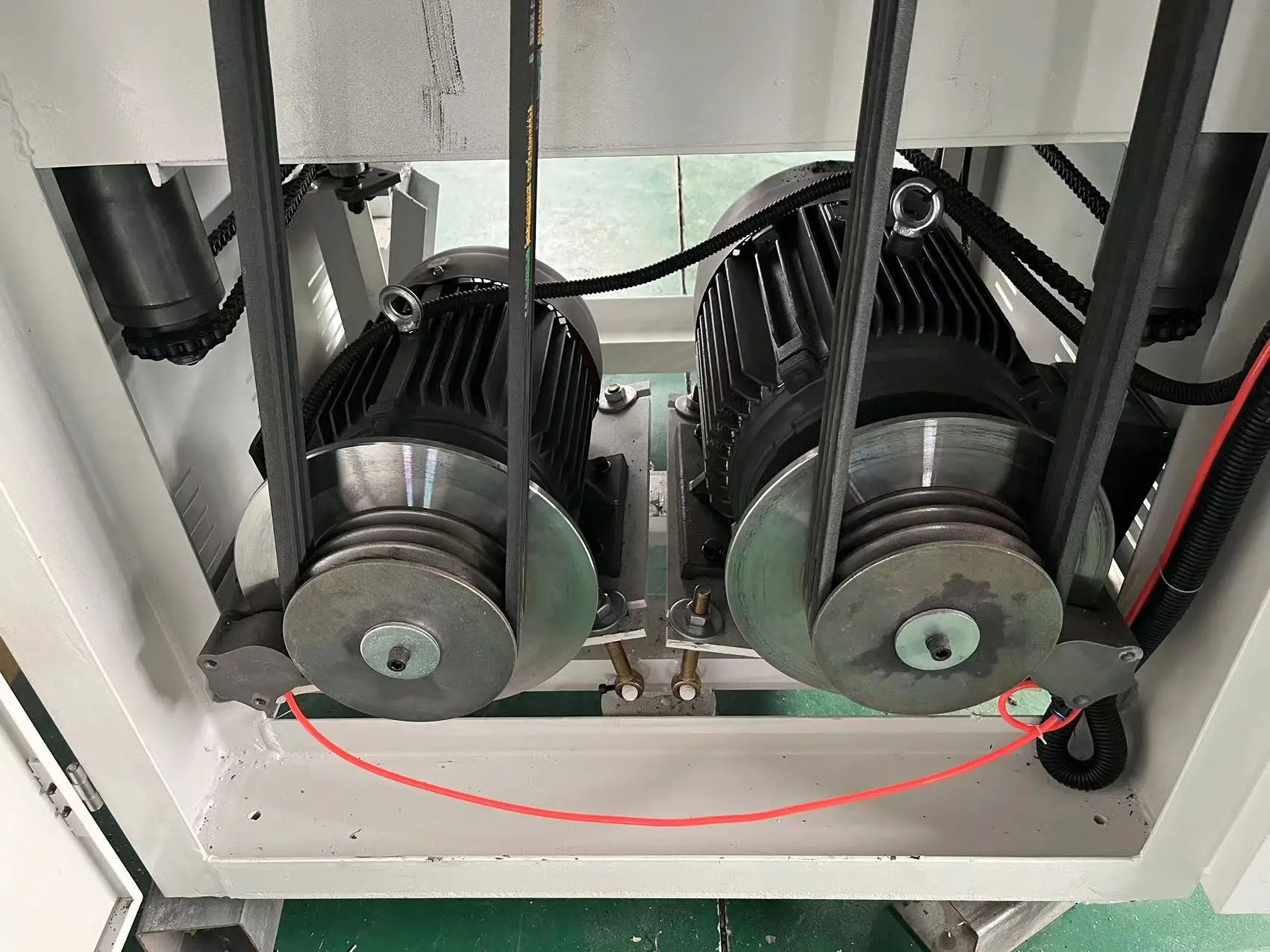

ОТДЕЛЬНЫЙ ПРИВОД ШЛИФОВАЛЬНЫХ УЗЛОВ
Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках.
Остановка вращения шлифовальных лент осуществляется с помощью тормозных колодок.
КРЕПЛЕНИЕ СТОЛА НА 4-х ОПОРАХ
Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.
ПРИВОД ПОДЪЕМА СТОЛА
Осуществляется от отдельного двигателя через редуктор и цепную передачу, что обеспечивает синхронную работу 4-х винтов.

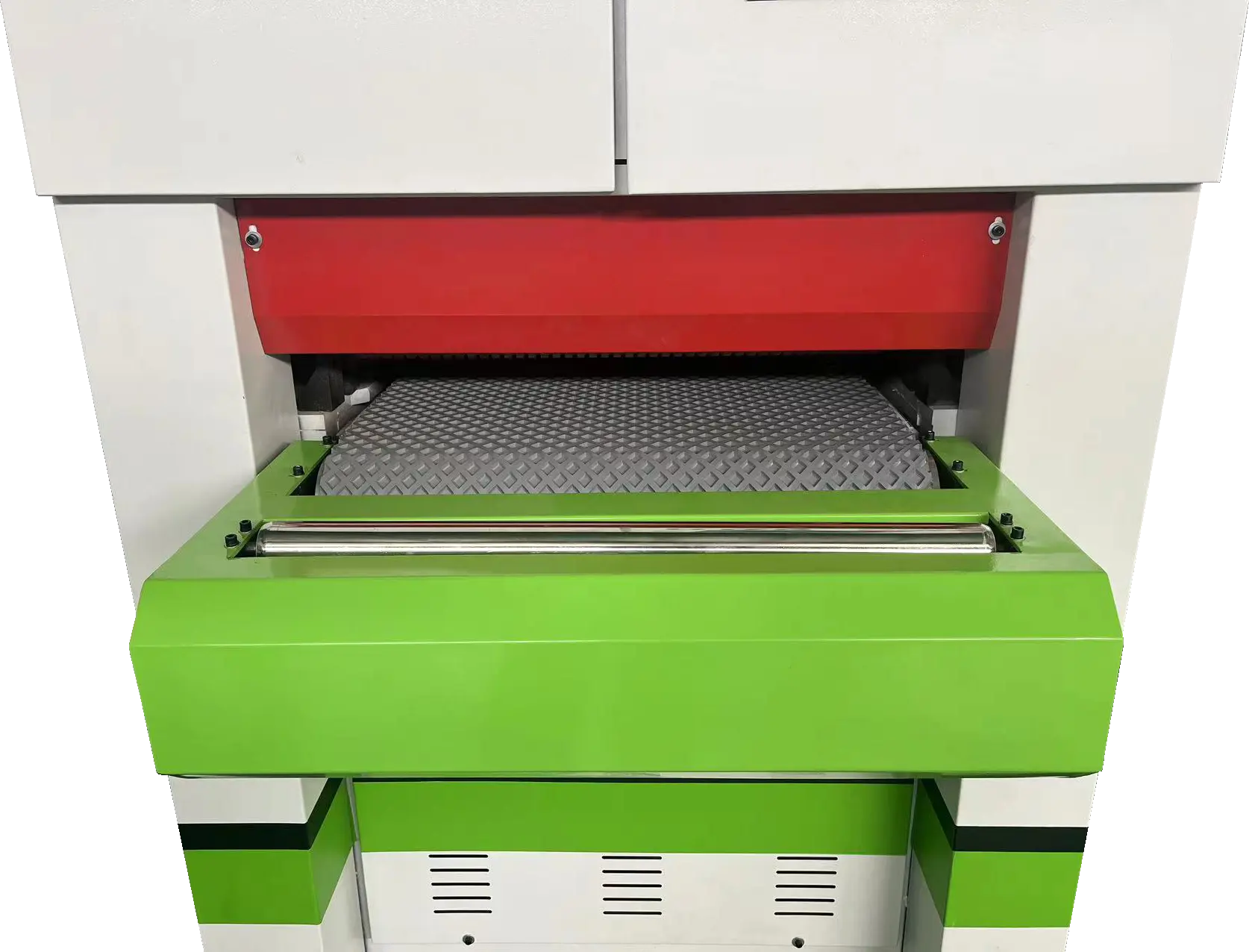

РАСШИРЕНИЕ СТОЛА НА ВХОДЕ И НА ВЫХОДЕ С 1 РОЛИКОМ
Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки. Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки.
СИСТЕМА ПРИЖИМНЫХ РОЛИКОВ
Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования.
Прижимы расположены в местах возможного возникновения вибраций:
- На входе в станок
- Между шлифовальными
- На выходе из станка
ЭФФЕКТИВНАЯ СИСТЕМА ПЫЛЕУДАЛЕНИЯ
Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты.
