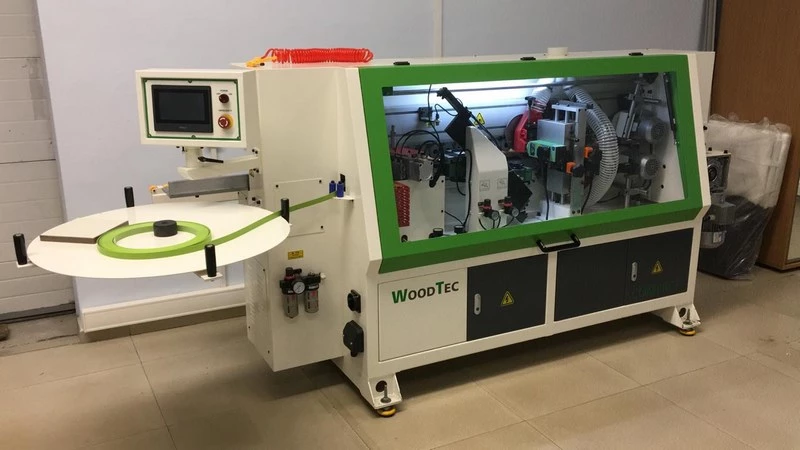

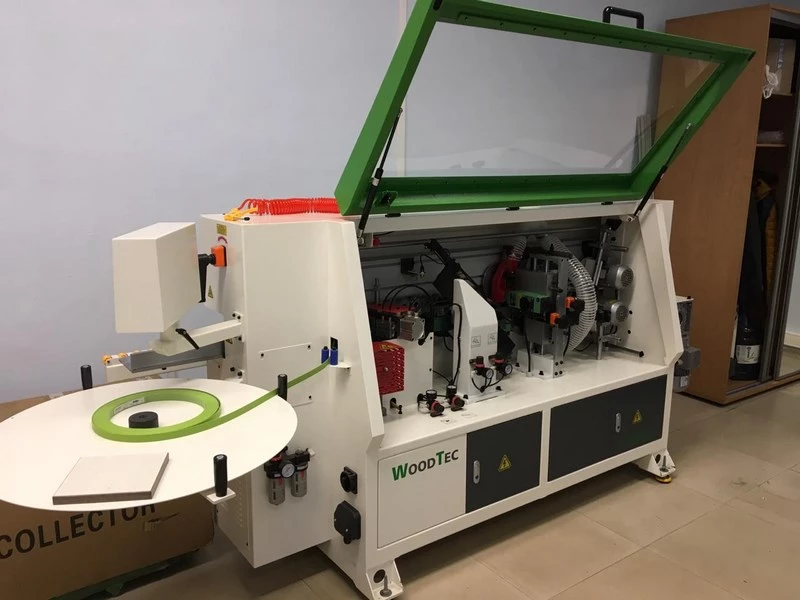

Автоматический кромкооблицовочный станок WoodTec Compact купить в Челябинске по недорогой цене в Allpromsnab

Гарантия на товар

Оригинальный товар

Мы сотрудничаем напрямую с производителями и официальными дистрибьюторами товаров. Поставляем только новое и оригинальное оборудование и инструменты.

Бренд:WoodTec
Показать все

Уточняйте цену у менеджера

Уточняйте наличие

Артикул	406514
Вес, кг	660
Общая мощность, кВт	5,5
Давление сжатого воздуха, бар	6,5
Толщина кромочного материала, мм	0,4 - 3
Толщина детали (мин/макс), мм	12 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм	150 x 100
Питающее напряжение (3 фазы), В	380
Обороты пил, об/мин	12 000
Мощность двигателей фрезерного узла (2 шт.), кВт	2 x 0,37
Обороты, об/мин	1400
Мощность двигателей чистовой торцовки (2 шт.), кВт	2 x 0,22
Полировальный узел – мощность, кВт	2 x 0,18
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм	Z = 4; R2
Бренд	WoodTec
Ширина (мм)	750
Высота (мм)	1300
Длина (мм)	2750
Скорость подачи (м/мин)	12,5

Загрузка...

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Cхемы обработки

1. Подача кромки	2. Клеевой узел	3. Гильотина	4. Пресс группа

5. Узел 2-х моторной торцовки	6. Чистовой узел фрезерования свесов	7. Узел радиусной циклевки	8. Полировальный узел

Отличительные особенности

Скорость подачи 12,5 м/мин;
Подогрев направляющей линейки;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
Циклевка радиусная;
Полировальный узел 2 х 0,18 кВт 1400 об/мин;
Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
Магазин подачи рулонного кромочного материала;
Пульт управления на передней панели станка;
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха.

Конструктивные особенности

	Клеевой узел Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея – аккуратный клеевой шов. Не требуется регулировка на толщину материала.
	Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт. Две пилы Ø80 х Ø22, Z = 20 Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз; простая схема пневматики; призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.
	Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность. Оснащены счетчиками точной настройки на разную толщину кромки. Фрезы целиковые 6 ножей Ø75; Z = 4; R2.
	Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
	Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений. Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
	Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
