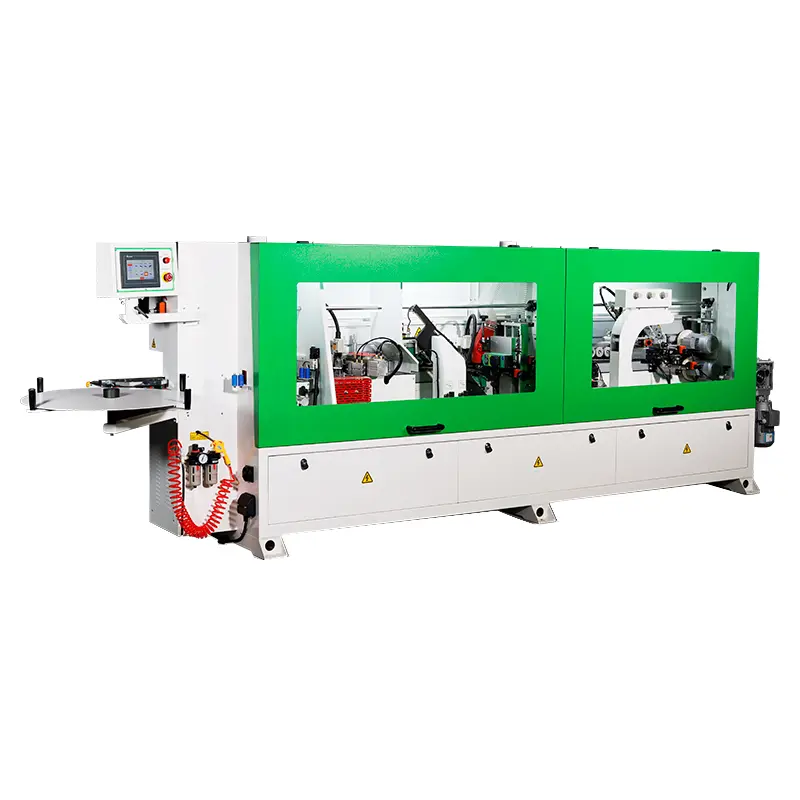

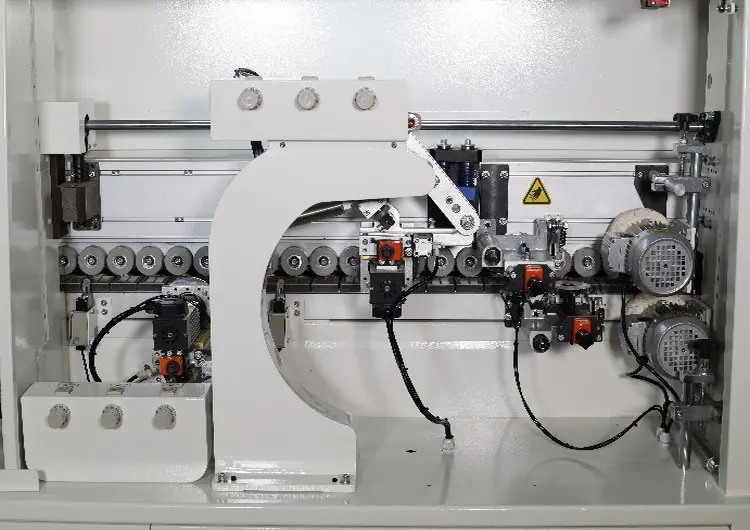

Автоматический кромкооблицовочный станок WoodTec Compact F2J
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схемы обработки
1. Узел прифуговки
2. Лампа предварительного нагрева
3. Клеевой узел
4. Узел прижима
5. Узел 2-ух моторной торцовки
6. Узел фрезерования свесов
7. Узел обкатки углов
8. Узел радиусной цикли
9. Узел подачи очистительной жидкости
10. Полировальный узел
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Скорость подачи 9 - 13 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Улез прифуговки 2 x 1,25 кВт;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин;
- Двухмоторный узел обкатки углов (RAUND);
- Узел подачи очистительной жидкости;
- Узел радиусной цикли;
- Полировальный узел 2 х 0,18 кВт;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности
ПАНЕЛЬ УПРАВЛЕНИЯ
Экран дисплея отображает настройки и рабочие параметры:
- Температуру клея;
- Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт
Оснащается инструментом: 2 алмазные фрезы.

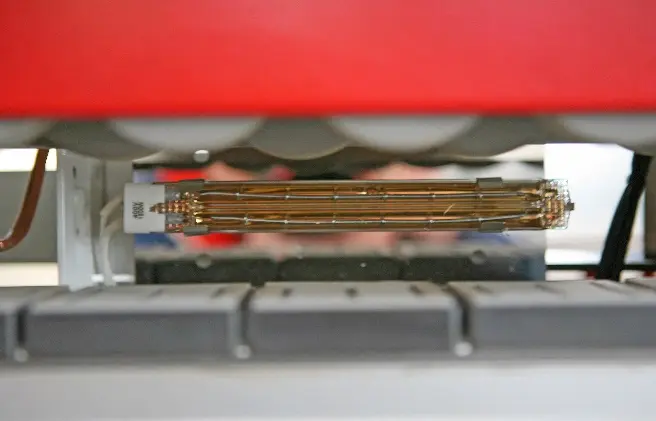

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА
Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.
КЛЕЕВОЙ УЗЕЛ
Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.
- Винтовая точная настройка кол-ва клея;
- Аккуратный клеевой шов;
- Не требуется регулировка на толщину материала.
ТОРЦОВОЧНЫЙ АГРЕГАТ
Два промышленных двигателя по 0,22 кВт
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.
ФРЕЗЕРНЫЙ УЗЕЛ СНЯТИЯ СВЕСОВ
Два промышленных двигателя по 0,37 кВт.
Вертикальные копиры круглые большого диаметра:
- осуществляют плавный заход на деталь;
- исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
ДВУХМОТОРНАЯ ОБКАТКА УГЛОВ
- Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов);
- 2 двигателя узла обкатки углов;
- Мощностью: 0,37 кВт;
- Частота: 200 Гц;
- Движение за счет пневматических цилиндров;
- Возможно выбрать индивидуальную обработку угла стыков кромки.
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
ПОЛИРОВКА
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
- Блеск обработанной поверхности;
- Очищает от загрязнений;
- Восстанавливает цвет после циклевочного узла;
- Формирует микро радиус у тонкой кромки (притупляет острый край);
- Имеет регулировку угла наклона;
- Полирующий агрегат два двигателя по 0,18 кВт, два полирующих диска;
- частота вращения 1400 об/мин;

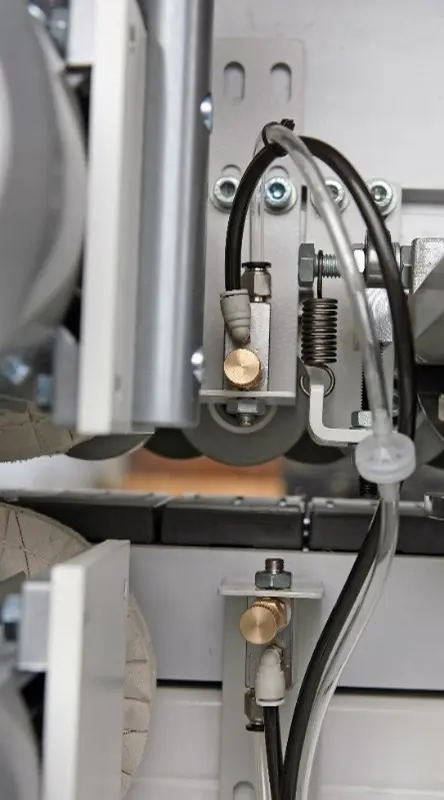

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.
2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
Регулировка подачи необходимого количества жидкости.
Улучшает качество обработанной детали и обладает антистатическим эффектом.
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
