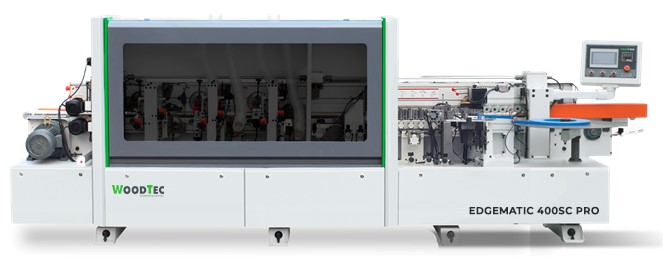

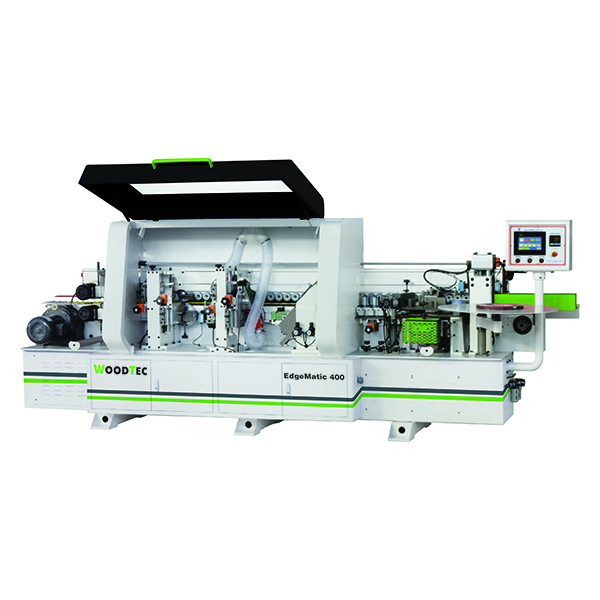

Автоматический кромкооблицовочный станок WoodTec EdgeMatic 400 C
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной от 0,4 до 3 мм.
Схемы обработки
Торцовка
Фрезерование свесов
Обкатка углов
Циклевка радиусная
Полировка
Отличительные особенности
Увеличенная скорость подачи 12 - 20 м/мин;
Магазин подачи рулонного кромочного материала;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Узел предварительной обрезки;
Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
Фрезерный блок для снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
Двухмоторный узел обкатки углов;
Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
Узел полировки кромки с приводом от 2-х моторов.
Конструктивные особенности
БЛОКИРОВКА ПОДАЧИ
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Оснащен пневматическими шторками, защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и четырьмя дожимными роликами, позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
ТОРЦОВОЧНЫЙ УЗЕЛ
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Угол наклона 0 – 15°, 2 мотора по 0,35 кВт, 12 000 об/мин.
Оснащен 2 торцовочными пилами диаметром 100 х 32 х 2,6 мм, Z = 300.
НАСТРОЙКА
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12 000 об/мин, расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией.
Двигатели фрезерного узла поворотные (15 – 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. Двигатели 2 x 0,55 кВт попутного вращения.
ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ
Предназначен для профильного фрезерования передних и задних стыков кромки на различных профилях в комплект включены фрезы с радиусной заточкой.
2 шт. электродвигатель 0,55 кВт, 200 Гц, 12 000 об/мин
толщина кромочного материала макс. 3 мм
толщина детали макс. 40 мм
длина детали мин. 250 мм
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ
Преобразователи частоты установлены на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.
