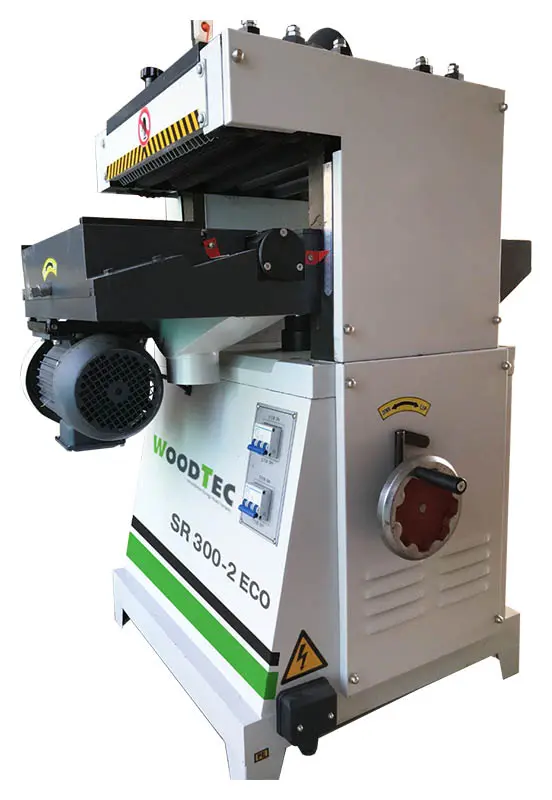

Станок рейсмусовый двухсторонний WoodTec SR 300-2 ECO

Станок рейсмусовый двухсторонний WoodTec SR 300-2 ECO

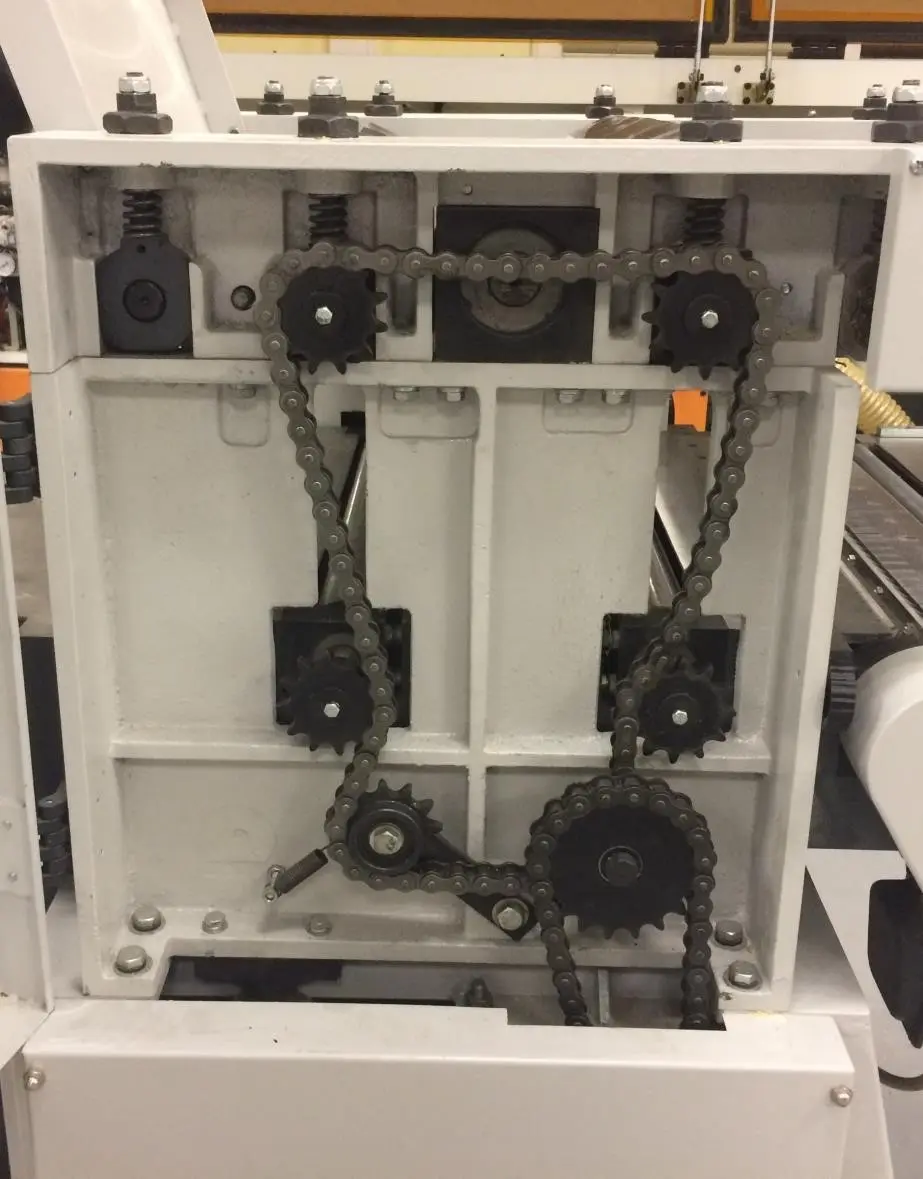

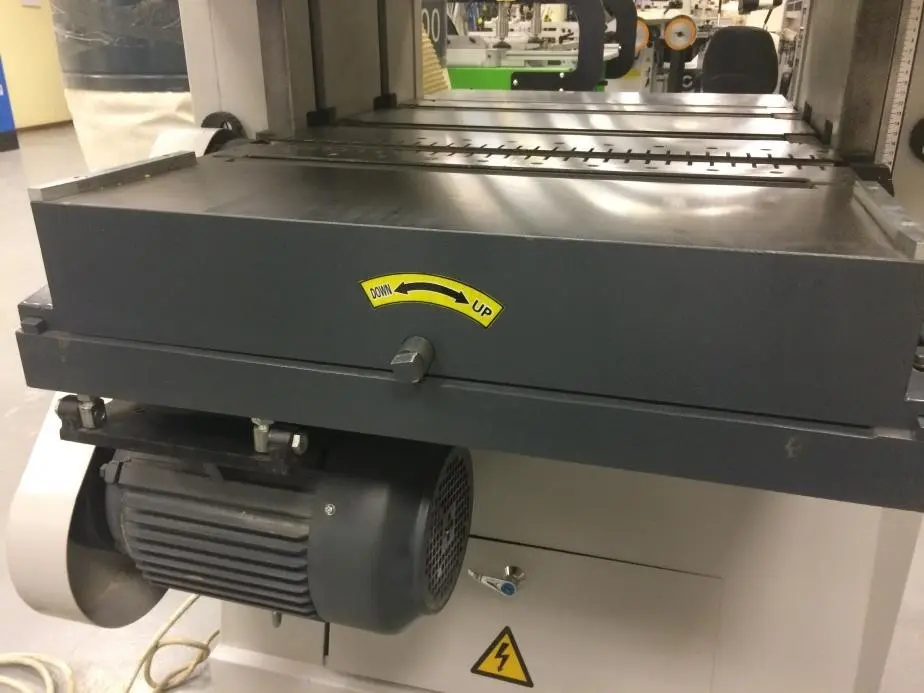

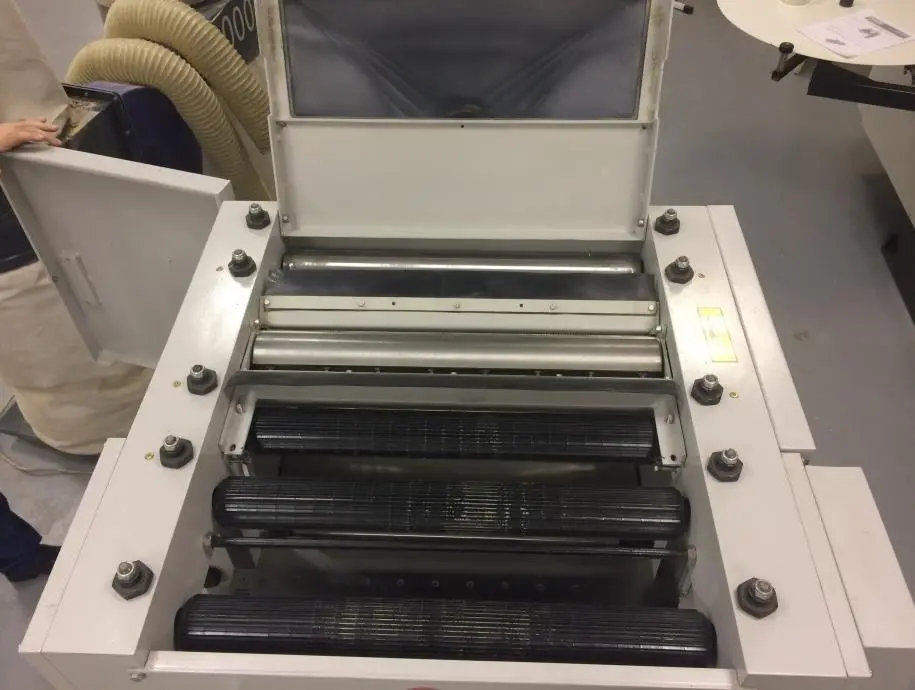

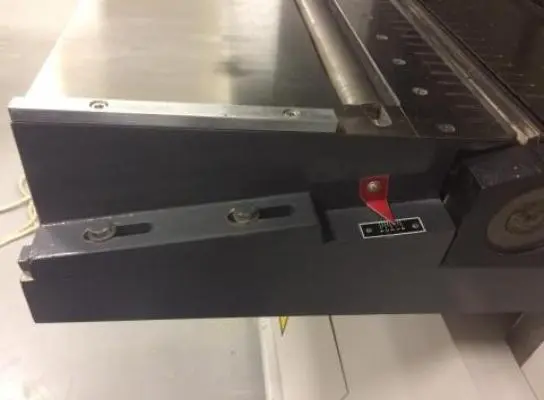

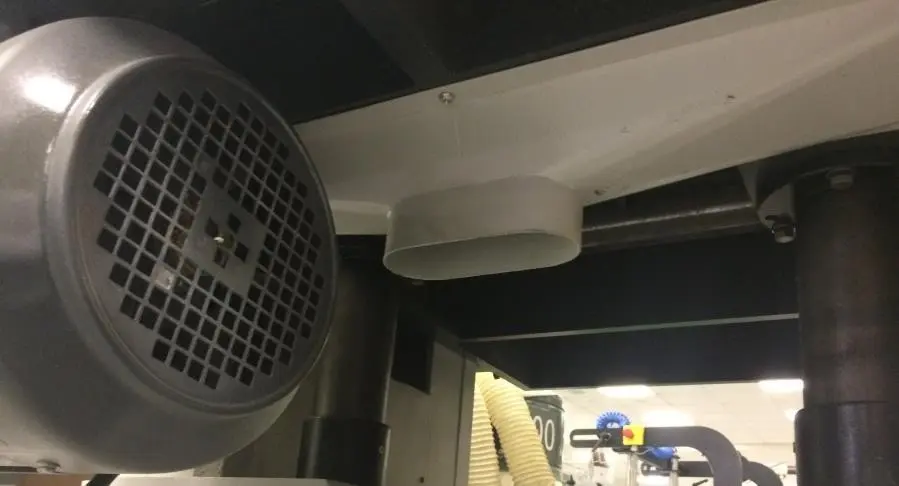

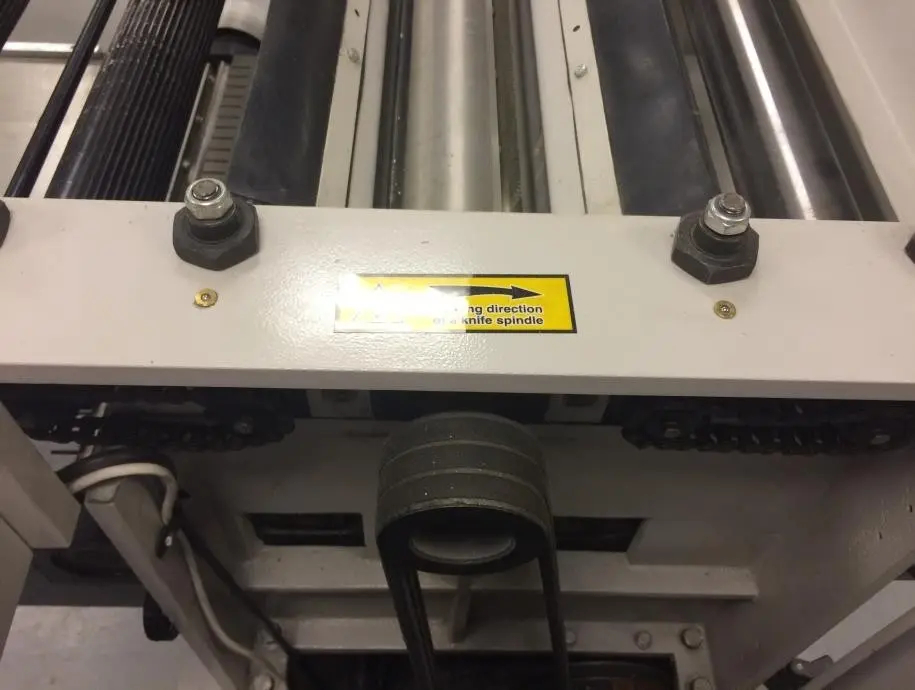

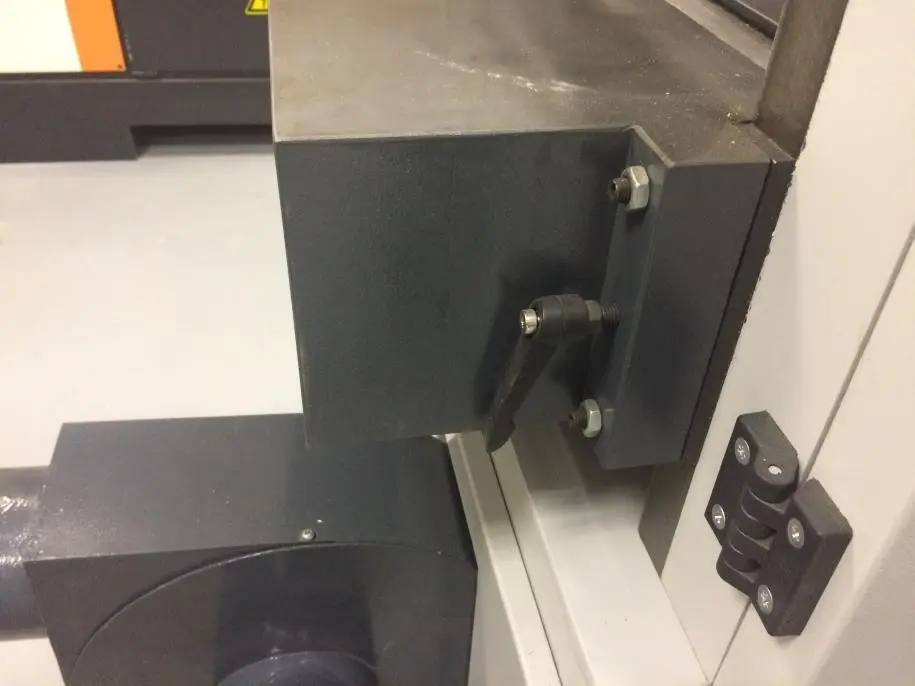

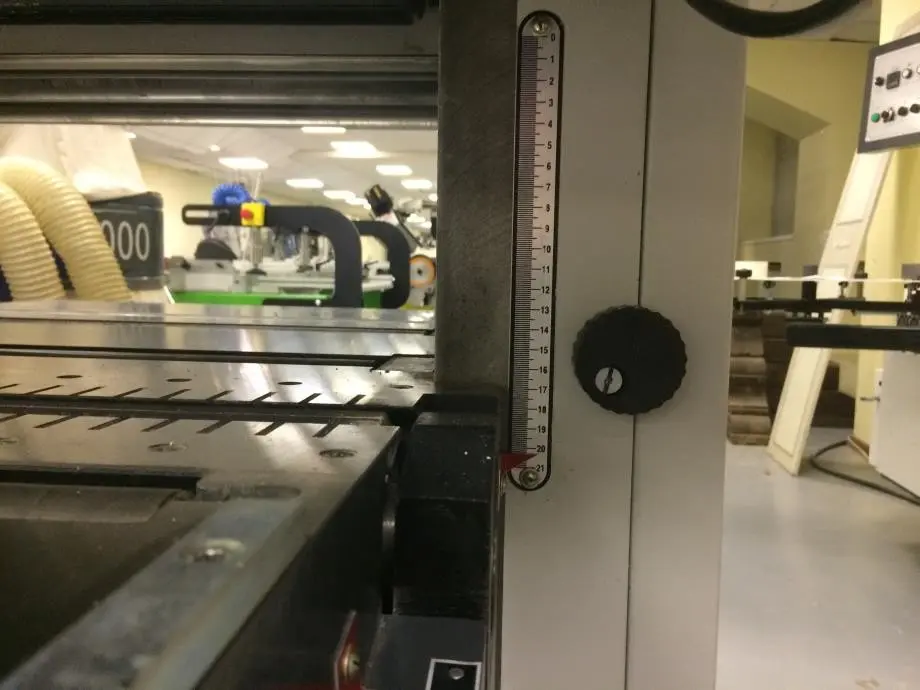

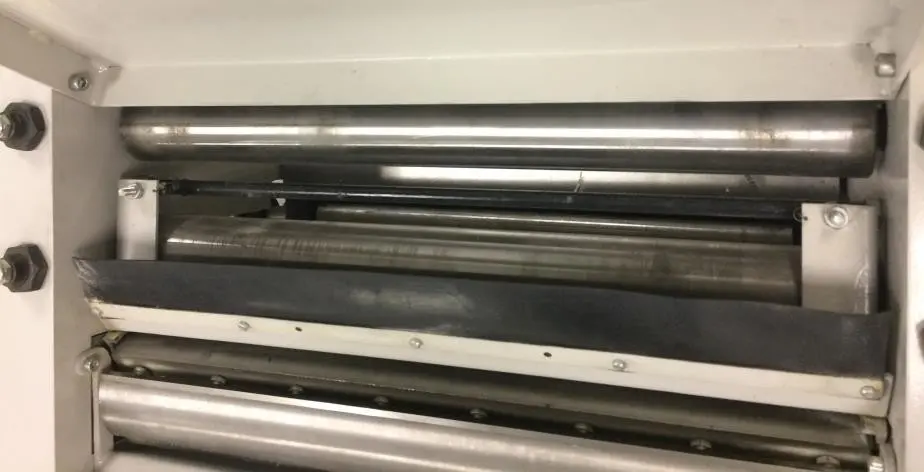

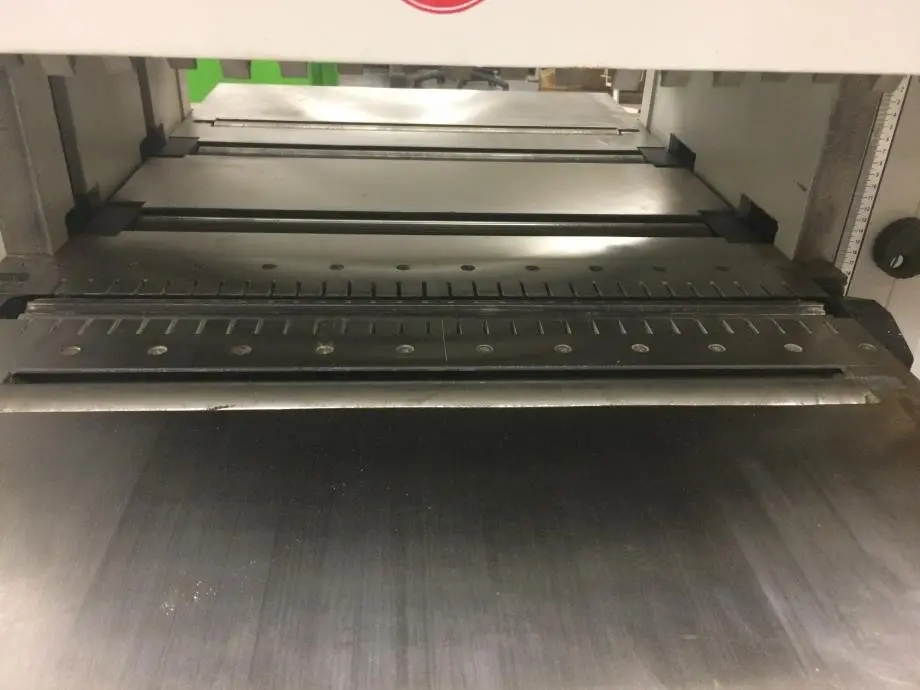

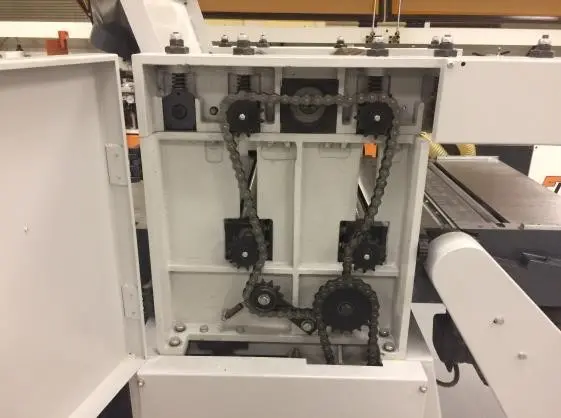

Назначение Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины. Область применения Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства. Схема обработки Конструктивные особенности ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола. НАПРАВЛЯЮЩИЕ СТОЛА Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале. ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей. ПОДЪЕМ / ОПУСКАНИЕ СТОЛА Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка. ВЕРХНЯЯ И БОКОВАЯ КРЫШКА Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей. Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания. ПРИНИМАЮЩИЕ ВАЛЬЦЫ На выходе заготовку принимают гладкие приводные стальные валы. ПРЕСС-МАСЛЕНКИ На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов. ЭКСГАУСТЕРНЫЕ ВОРОНКИ Выброс стружки осуществляется через эксгаустерные воронки. Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала. Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.
